Установки конденсаторные УКР 0,4

  Установки конденсаторные регулируемые УКР 0,4 предназначены для автомати­ческой компенсации реактивной мощности нагрузки потребителя в электрических сетях трехфазного переменного тока напряжением 0,4 кВ частотой 50 Гц.

  Установки, в зависимости от мощности, выпускаются в навесном или напольном исполнении и предназначены для установки в электрощитовых. Установки допускают длительную работу при повышении действующего значения напряжения до 1,1 номинального и повышении действующего значения тока до 1,3 от тока, получаемого при номинальном напряжении и частоте, как за счет повыше­ния напряжения, так и за счет высших гармоник или того и другого вместе. Установки могут работать в режиме ручного или автоматического регулирова­ния. Регулятор РРП-6(12) обеспечивает автоматическое включение (отключение) конден­саторов с заданной выдержкой времени при изменении значения реактивной мощнос­ти, возможность работы аналогичных приборов по принципу “Ведомый – Ведущий ”(используется на распредустройствах с двумя вводами при работе двух конденсаторных установок на один ввод). Регулятор работает по текущему значению cos? и может иметь 6 и 12 ступеней регулирования. Обеспечивается контроль и задание величины максимального напряжения сети, при котором блокируется работа конденсаторной установки и отключаются конденсаторы.

 В конденсаторных установках используются косинусные конденсаторы фирмы «ELEKTRONICON» Kondensatoren GmbH, имеющие защиту от перегрузки. Чтобы корпус не взорвался, в конденсаторах предусмотрен предохранитель-прерыватель избыточного давления. Им является один из конденсаторных проводов, с технологически подготовленным местом надлома. При возникновении избыточного давления длина корпуса конденсатора в результате расширения зиговки в корпусе или возникновения выпуклости в крышке удлиняется и при этом провод в месте надлома разрывается. Токовая связь в конденсаторе прерывается.  Срок службы конденсатора в значительной мере зависит от теплового воздействия. Эксплуатация конденсаторов при более высоких температурах ведёт к снижению срока службы. При повышении окружающей температуры на 7oС срок работы конденсатора уменьшается на 50%. В следствии этого, в конденсаторных установках предусмотрены контроль температуры внутри шкафа и принудительная вентиляция. УКР-0,4 имеют коммутационный аппарат на вводе (автоматический выключатель, разъединитель), индивидуальную защиту каждого блока «пускатель-конденсатор».

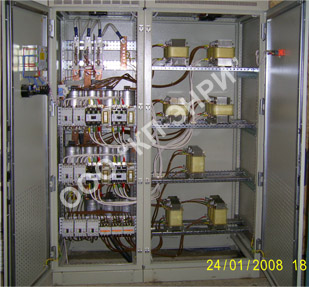

Конструкция шкафов предусматривает использование фильтров высших гармоник. Целью подключения фильтра дросселя к конденсатору служит снижение резонансной частоты сети до значения, величина которого ниже значения наименьшей высшей гармоники данной сети. Этим предохраняется резонанс между конденсаторами и сетью, а значит и возрастание токов высших гармоник. Кроме того, такое включение имеет эффект фильтра, при котором уменьшается степень искажения напряжения.

  Краткие технические характеристики установок приведены ниже. Возможно изготовление установок с другими параметрами (схе­мами) или в других металлоконструкциях.  При необходимости набора большей компенсируемой мощности возможно присоединение нескольких установок к одному регулятору, при этом число ступеней регулирования должно быть не более 12.

  Климатическое исполнение УЗ по ГОСТ 15150-69.

  Степень защиты установок 1Р 30 по ГОСТ 14254-80.

  Установки соответствуют ТУ У 31.2-13734376.004-2004.

      Мы предлагаем три варианта комплектации:

Комплектация конденсаторной установки Варианта 1:
1. Ввод КУ - разъединитель.
2. Индивидуальная защита конденсатора – автоматический выключатель производства Moeller.
3. Индивидуальный коммутирующий аппарат конденсатора – контактор производства Rade Concar (для коммутации емкостной нагрузки).
4. Регулятор реактивной мощности – РРП-6/12.
5. Конденсаторы МКРg – производство Германия ELECTRONICON Kondensatoren GmbH.

Комплектация конденсаторной установки Варианта 2:
1. Ввод КУ - разъединитель.
2. Индивидуальная защита конденсатора – автоматический выключатель производства ИЕК.
3. Индивидуальный коммутирующий аппарат конденсатора – контактор производства ПМЛ (для коммутации емкостной нагрузки).
4. Регулятор реактивной мощности – РРП-6/12.
5. Конденсаторы МКРg – производство Германия ELECTRONICON Kondensatoren GmbH.

Комплектация конденсаторной установки Варианта 3:
1. Ввод КУ - разъединитель.
2. Индивидуальная защита конденсатора/конденсаторов – автоматический выключатель производства Rade Concar с возможностью регулировки тока перегрузки.
3. Индивидуальный коммутирующий аппарат конденсатора/конденсаторов – контактор производства Rade Concar (для коммутации емкостной нагрузки).
4. Регулятор реактивной мощности – РРП-6/12.
5. Конденсаторы МКРg – производство Германия ELECTRONICON Kondensatoren GmbH.

Конденсаторные установки мощностью больше 100 кВАр комплектуются принудительной вентиляцией.
По желанию заказчика возможна установка на вводе конденсаторной установки автоматического выключателя в место разъединителя, комплектация оборудованием других производителей.

Тип конденсаторной установки

Мощность конденсаторной установки, кВАр

Количество конденсаторов

Ступень регулирования, кВАр

Номинальный ток, А

Габаритные размеры

ВхШхГ

Способ монтажа шкафа

6,25 кВАр

12,5 кВАр

25 кВАр

УКР 0,4-25/6,25

25

2

1

-

6,25

36

800х650х275

настенный

УКР 0,4-37,5/6,25

37,5

2

2

-

6,25

54

800х650х275

настенный

УКР 0,4-50/6,25

50

2

1

1

6,25

72

800х650х275

настенный

УКР 0,4-75/12,5

75

-

2

2

12,5

108

800х650х275

настенный

УКР 0,4-100/12,5

100

-

2

3

12,5

144

800х650х275

настенный

УКР 0,4-125/25

125

-

-

5

25

180

1900х475х400

напольный

УКР 0,4-150/25

150

-

-

6

25

216

1900х475х400

напольный

УКР 0,4-175/25

175

-

-

7

25

252

1900х475х400

напольный

УКР 0,4-200/25

200

-

-

8

25

288

1900х475х400

напольный

УКР 0,4-225/25

225

-

-

9

25

324

1900х700х400

напольный

УКР 0,4-250/25

250

-

-

10

25

360

1900х700х400

напольный

УКР 0,4-275/25

275

-

-

11

25

396

1900х 700 х400

напольный

УКР 0,4-300/25

300

-

-

12

25

432

1900х 700 х400

напольный

УКР 0,4-350/25

350

-

-

14

25

504

1900х900х400

напольный

УКР 0,4-400/25

400

-

-

16

25

576

1900х900х400

напольный

УКР 0,4-450/25

450

-

-

18

25

648

1900х1175х400

напольный

УКР 0,4-500/25

500

-

-

20

25

720

1900х1175х400

напольный

УКР 0,4-550/25

550

-

-

22

25

792

1900х1175х400

напольный

УКР 0,4-600/25

600

-

-

24

25

864

2000х1200х600

напольный

УКР 0,4- 100 0/25

10 00

-

-

4 0

25

1440

2000х1800х600

напольный

УКР 0,4
